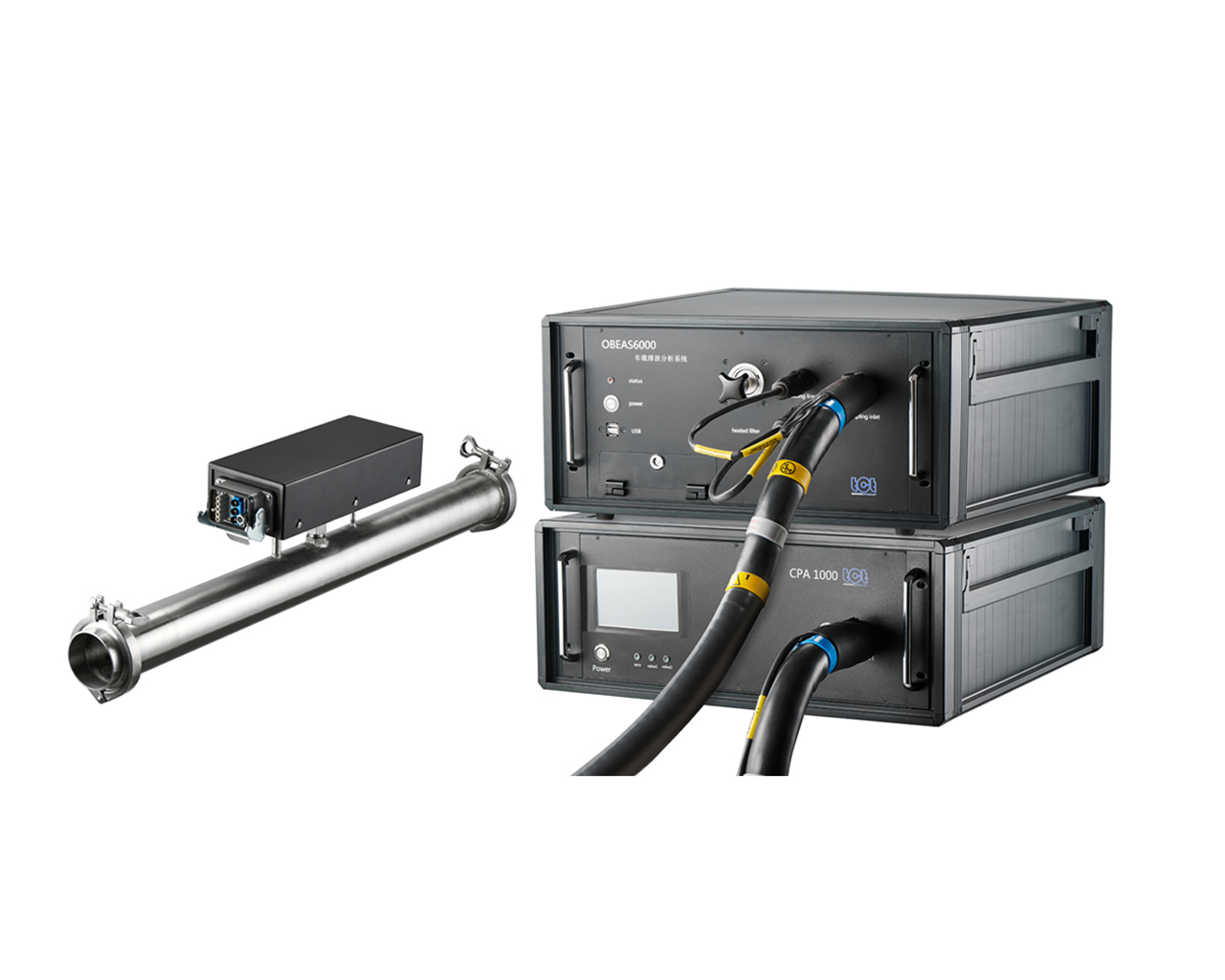

便携式车载排放检测系统OBEAS6000

当前位置：

产品中心

网站首页 >> 汽车及发动机检测 >> 便携式车载排放检测系统OBEAS6000

发布时间: 2025-11-13 15:07

OBEAS6000车载排放分析系统可以对行驶车辆或非道路移动机械中的CO、CO2、THC（可选）、NO、NO2、NOx、颗粒物数量浓度PN（#/m3）、颗粒物质量PM、排气流量、排气温度、车速、油耗、进气量、扭矩、冷却液温度、环境温湿度/大气压等进行连续检测

可实现实际道路或运行工况上汽柴油车辆和非道路移动机械行驶时的排放真实数据，可根据所得数据计算出每单位行驶距离的排放气体质量(g/km)或比排放量(g/kw.h)，并结合功基窗口法或移动平均窗口法进行机械符合性评价方法，用于建立更加精确的机动车排放因子及模型、型式认证实验、生产一致性及在用符合性检查服务。

功能特点
安装快速：一体化快速对接设计，具备无线远程操控功能，提高现场使用的便利性；
操作简便：数据处理软件集成功基窗口及移动平均窗口法功能，可实现一键自动对齐、存储、窗口计算、结果判定及生成报告功能；

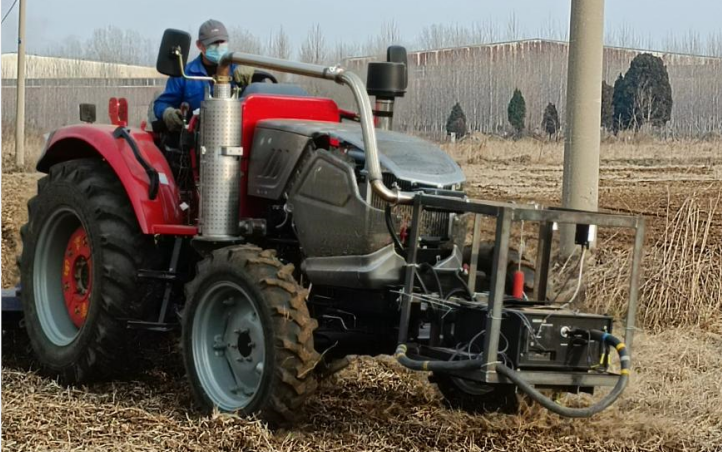

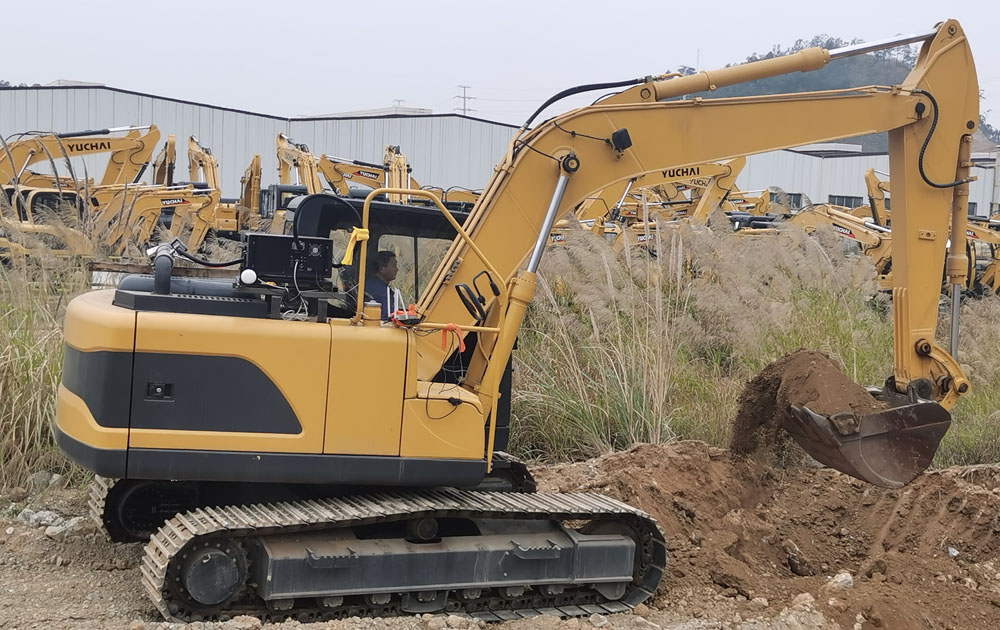

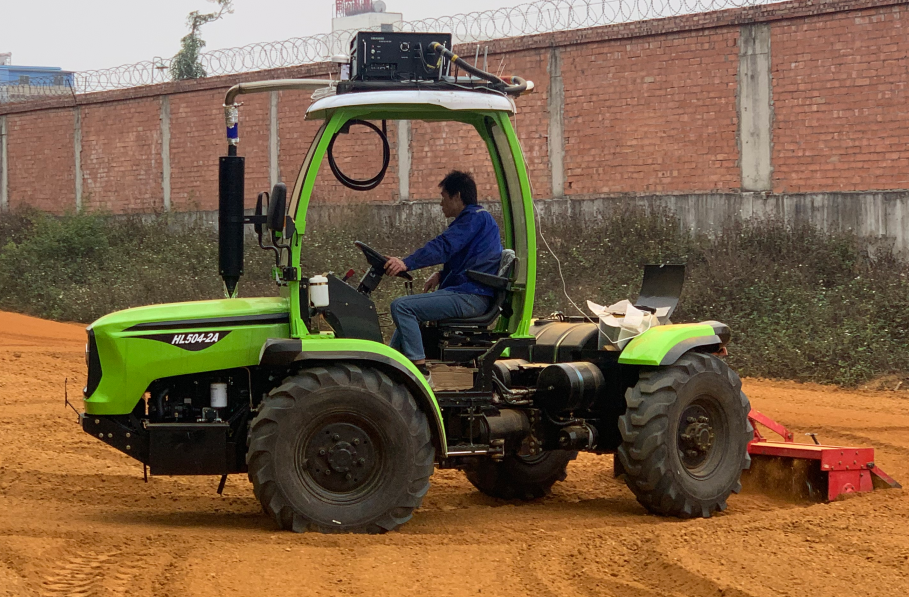

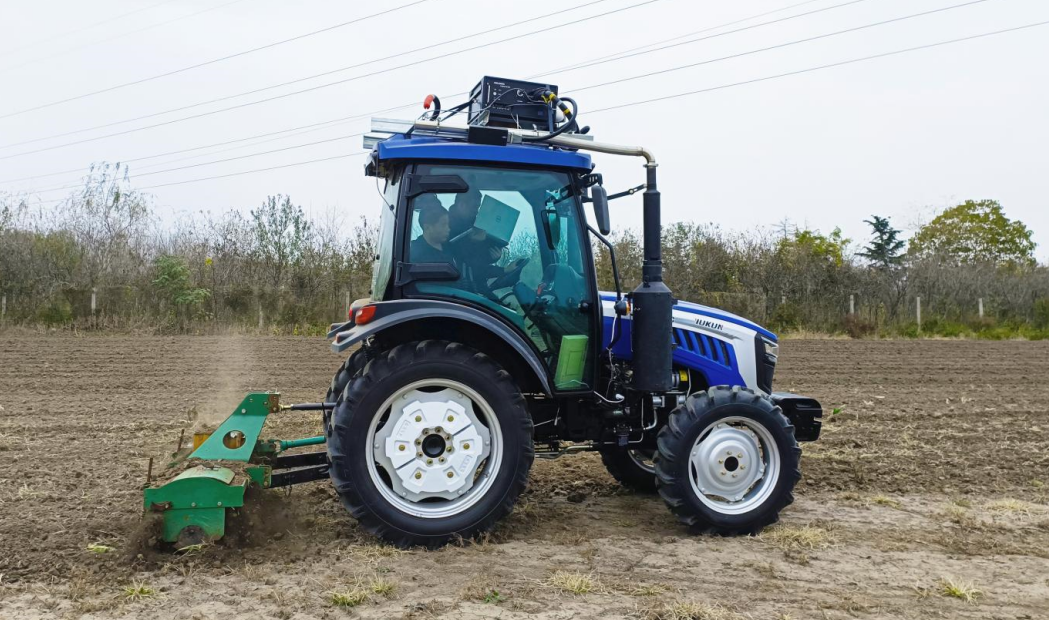

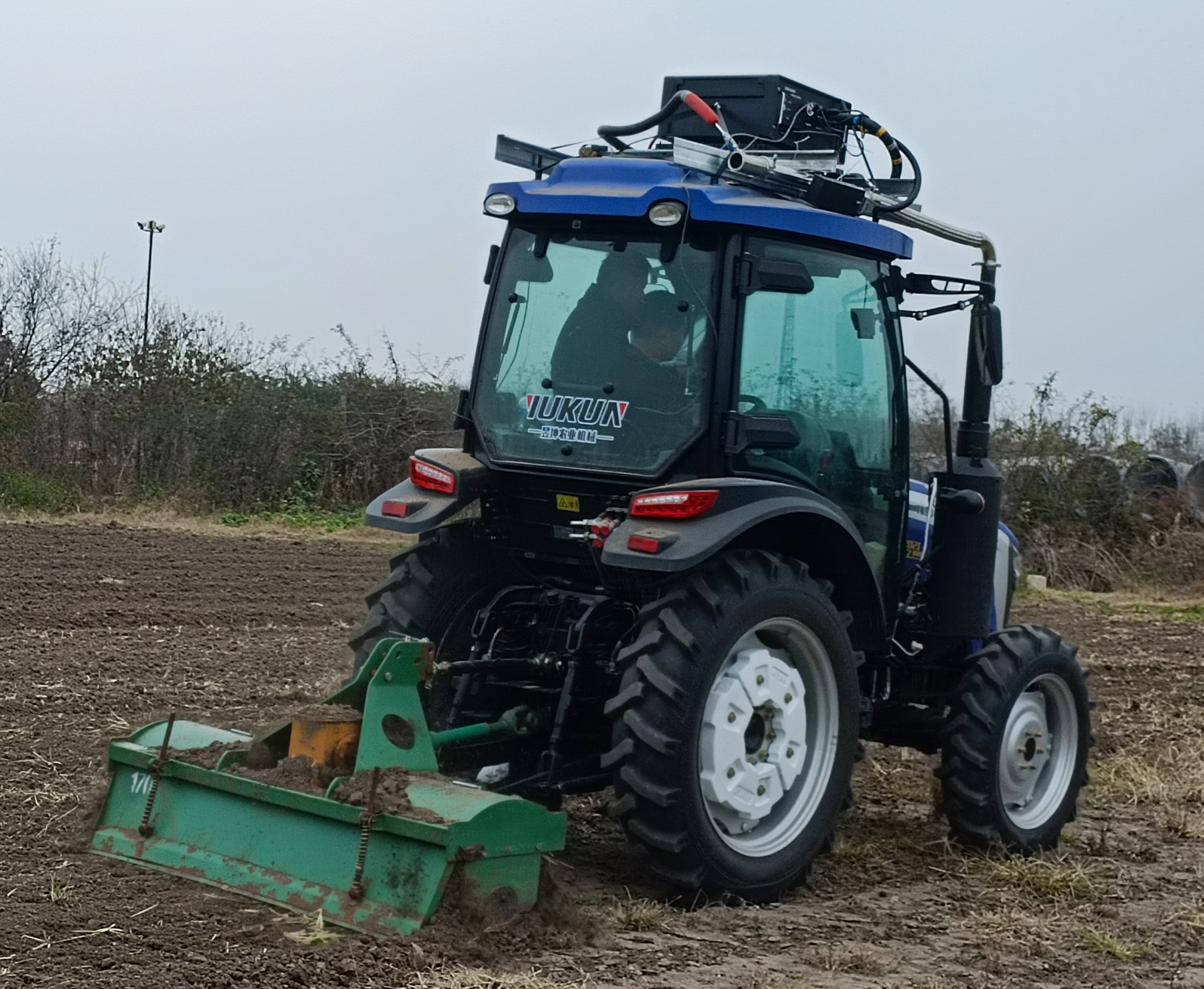

减震、防尘、防水设计，适合非道路移动机械PEMS实际检测的应用场合；
NOx采用进口NDUV检测模块,可同时瞬态检测NO及NO2，不受转化率及水份的影响，后期免维护；
CO/CO2采用进口双通道红外气体检测模块，精度高、重复性好，真正适合低排放机型；
低功耗设计：采用原装进口德国Winkler节能加热管线，主机最大功耗仅350W；
高性价比的自主研发高温快速排气质量流量计；
高效强大的气体预处理装置:适合恶劣排放的工况测试场合；
灵活可靠的电源供电方案：电源满足PEMS试验要求，满电状态至少供电6小时；
模块化设计、使用灵活：方便未来升级成包含THC、PN、PM检测功能；
专业的技术团队支撑：长达10多年PEMS车载排放研发及产品改进，保障产品先进性及可靠性。

满足标准和法规
●《HJ1014-2020 非道路柴油移动机械污染物排放控制技术要求》附录E ；
●《GB17691-2018 车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法（中国第六阶段）》附录K ；
●《GB18352.6-2016 轻型汽车污染物排放限值及测量方法（中国第六阶段）》II型实验；
●《HJ857-2017 重型柴油车、气体燃料车排气污染物车载测量方法及技术要求》；
●《GB/T 19233-2008 轻型汽车燃料消耗量试验方法》；
●《GB/T 12545-2008 汽车燃料消耗量试验方法》。

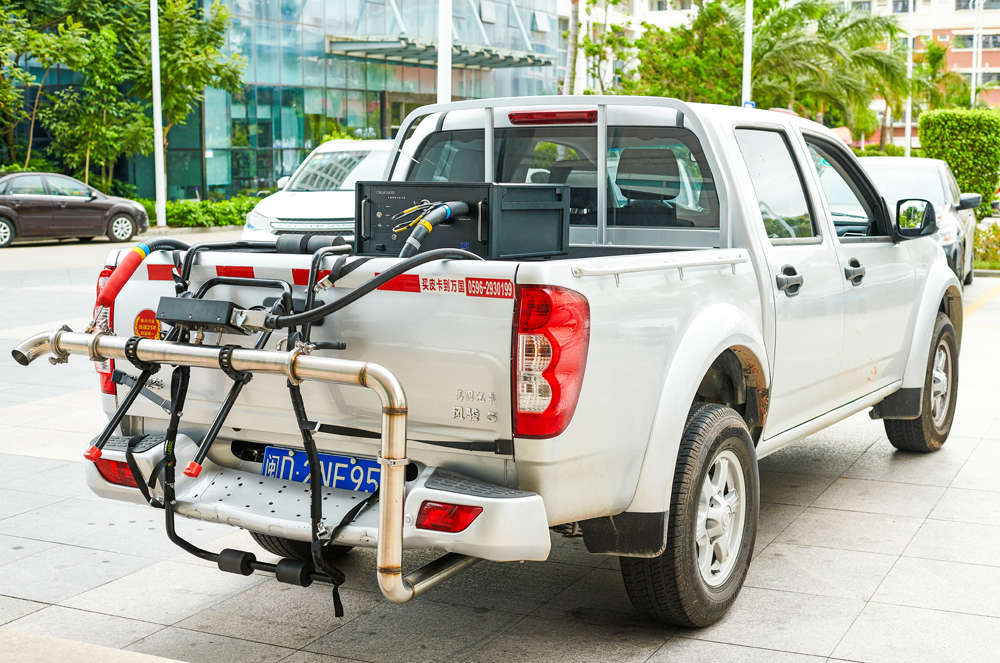

应用场合	适用于轻重型汽车的气态污染物CO、CO2、C3H8、THC/CH4（可选）、NO、NO2、NOx和颗粒物数量PN（可选）及质量PM（可选）排放采样分析试验，同时能满足相关OBD功能检测要求；
气态污染物检测参数	参数	CO	CO2			O2	NO	NO2	THC/CH4
	检测原理	NDIR				EC or PMD	NDUV		HFID
	量程	0-5,000ppm/8%	0-1%-20%			0-25%	0-3,000ppm	0-1,000ppm	0-10-30,000ppmC3
	分辨率	0.1ppm	0.001%			0.01%	0.001ppm	0.001ppm	1ppm
	线性度	截距≤0.5%量程；0.99≤斜率≤1.01；标准差SEE≤1%量程；相关系数R2≥0.999
	准确度	≤读数±1.5%或±0.2%FS							读数±1%或±0.2%FS
	精度	≤±1%FS				≤±1%FS	≤±1%FS		≤±1%FS
	噪音影响	≤±2%FS				≤±2%FS	≤±2%FS		≤±1%FS
	零点偏移（8h）	≤±10ppm	≤±1,000ppm			≤±0.01%	≤±2ppm		±1%/24h
	量距点偏移（8h）	≤±10ppm或±1%读数	≤±1,000ppm或±1%读数			≤±0.01%或±2%读数	≤±1%读数或≤±4ppm		≤±1%读数或±2ppm
	上升时间（t10-t90）下降时间（t90-t10）	≤1.5S				≤4.5S	≤1.5S		1S
	重复性	≤±1%FS				≤±1.5%FS	≤±1%FS
颗粒物检测参数	检测原理	DC扩散荷电方法
	PN	分辨率			1#CM3		量程		600-1.3×109
	PM	分辨率			0.001mg/m3		量程		0.001-300
	线性度	截距≤5%max；0.9≤斜率≤1.1；标准差SEE≤10%max；相关系数R2≥0.95
	所测颗粒物直径	几个nm-23nm					最大：2.5um
排气流量计参数	检测原理	皮托管法
	流量范围	6L/s ~ 200L/s			20kg/hr~880kg/hr		2.5”管		适应1.5-6L的柴油机
		13L/s ~ 500L/s			50kg/hr~2200kg/hr		4.0”管		适应6-12 L的柴油机
		20L/s ~ 800L/s			80kg/hr~3500kg/hr		5.0”管		适应12-18L的柴油机
	温度范围	-10℃~700℃
	流量准确度	±2%读数或±0.5%FS
	温度准确度	±1%读数或±2℃
	流量精度	≤±1%FS
	排气流量零点漂移	≤±2%FS/4h
	线性度	0.97≤斜率≤1.03；标准差SEE≤±2%max
	上升时间（t10-t90）下降时间（t90-t10）	1S
	补偿功能	具备气体温度、压力的补偿校正功能
	采集频率	≥10Hz
	预热时间	＜5分钟
温湿度大气压计	温度范围：-20～60℃			分辨率：0.1℃			精度≤±0.4℃
	湿度范围：0-100%RH			分辨率：0.1%RH			精度≤±3%
	大气压范围：300-1100hPa			分辨率：0.1Hpa			精度≤±0.2%FS
卫星导航系统	测量精度			位置：＜3米，95%典型			速度：0.1m/s
	响应时间			≤1S
	准确度			校正卫星导航精准定位系统数据计算得到的总行驶距离与参考值偏差≤2%
ECU 读取器	支持市场上所有车型的OBD协议，主要有J1979（ISO15765）、ISO14229（light duty ISO27145）、ISO9141、J1850 PWM & VPW、J1939、J1708 CAT J1939、Agricultural Marine J1939等
通信接口	6个USB接口；1个RS232接口；DVI接口；2个LAN/以太网接口；2个PS/2接口、1个VGA接口、远程通信
预热时间	30-40分钟（具体与工作环境有关）
工作条件	环境温度：-15-45℃ 环境压力：≥82.5Kpa 海拔要求：0-3,000m 工作相对湿度：10%-90%（非冷凝）电源：12/24V，AC220±10%（5Hz）
重量	<25kg(不含管线及电池)（型号不同配置时可能重量不一样）
尺寸	500mm480mm240mm（长宽高）
